Въведение в мулита

Мулитът се разделя на три вида: -мулит, еквивалентен на чист 3Al2O3·2SiO2, наричан тип 3:2; -мулит, твърд разтвор с излишък на Al2O3, леко разширен характер, отнасян за тип 2:1; Гама-мулит, твърд разтвор с малко количество TiO2 и Fe2O3. Мулитът е стабилен по нефтохимични свойства и неразтворим във HF. Неговата плътност е 3,03g/cm3, твърдост по Mohs 6 ~ 7, точка на топене 1870 градуса, топлопроводимост (1000 градуса) е 13,8W/(m·K), коефициент на линейно разширение (20 ~ 1000 градуса) е 5,3×{{ 30}} градуса, еластичен модул 1,47×1010Pa.

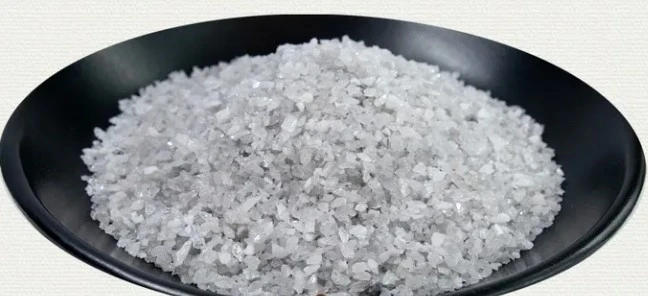

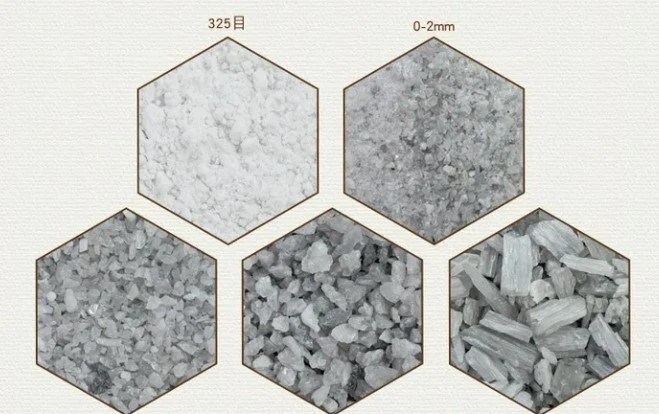

Мулитът е огнеупорна суровина с кристална фаза 3Al2O3.2SiO2 като основен компонент. Мулитът се разделя на естествен мулит и синтетичен мулит. Естественият мулит е рядък и обикновено е синтетичен. Химическият състав на мулита е Al2O371,8% и SiO228,2%. Минералната структура е ромбична кристална система, а кристалите са подредени в дълги колони, игли и вериги. Иглестият мулит е разпръснат в продуктите, за да образува солиден скелет.

Мулитът има добри механични и термични свойства при висока температура, така че синтетичният мулит и неговите продукти имат предимствата на висока плътност и чистота, висока структурна якост при висока температура, ниска скорост на пълзене при висока температура, ниска скорост на топлинно разширение, силна устойчивост на химическа ерозия и добра устойчивост на термичен удар.

Производството на мулитни материали обикновено може да бъде направено от каолинит, минерали от групата на силиманит, алуминиев хидроксид или алуминиев оксид и директно синтезиран силициев диоксид. Глинестият материал реагира с минерали от групата на алуминий или силиманит и индустриален алуминий при условие на нагряване F, за да образува първичен и вторичен мулит, а първичният мулит се образува в диапазона от 1000 ~ 1200 градуса и кристализацията се увеличава чрез допълнително повишаване на температурата. Образуването на вторичен мулит обикновено завършва при 1650 градуса. За да се произведат плътни продукти от мулит, обикновено се използва двуетапният процес на синтероване. Мулитът се предлага в две кристални форми: игловидна и призматична. Игловидният мулит укрепва стъклената фаза и фазата на химическия състав на материала, а огнеупорността на игловидния мулит е по-висока от тази на призматичния мулит. Каолинитът се нагрява бързо до повече от 1400 градуса C, за да се образува игловиден мулит. В противен случай бавното нагряване до по-ниска температура образува призматичен мулит. Има също съобщения за тръбен и сферичен мулит, първият се предполага, че се дължи на несъответствието на тетраедричния размер на силициев диоксид и алуминиев оксид, което води до напрежение, причинено от тръбната форма, последният се нарича азотен мулит. Характеристиките на анизотропията на термичното разширение на мулита го правят добра термична стабилност. Когато усъвършенстваният мулитов материал се използва като части на захранващото устройство, той може да бъде директно заменен с работещото захранващо устройство без предварително загряване.

Популярни тагове: въведение в мулита, Китай въведение в мулита производители, доставчици, Огнеупорна за дюзи, Огнеупорна индустрия, Огнеупорни за термични изолационни системи, Огнеупорни бромни силикати, Огнеупорно влакно, Огнеупорни за пещи с масло
